Локальная сеть для международного турнира

Технологии судейства и информирования на Abu Dhabi AJP Tour: как мы построили систему видеоповторов, трансляции и отображения данных в Академии «Динамо»

Спортивная академия «Динамо» в Москве приняла один из самых престижных турниров по джиу-джитсу — международный турнир Abu Dhabi Jiu-Jitsu Grand Slam World Tour, прошедший с 30 августа по 1 сентября 2024 года. Более 1200 спортсменов из 32 стран, включая 85 обладателей черных поясов, собрались, чтобы побороться за рейтинговые очки и престижные награды .

Организация турнира такого уровня требует не просто безупречной работы спортивных судей и волонтеров, но и сложной технической инфраструктуры, которая остается незаметной для зрителей, но является основой для честного судейства и оперативного информирования. Перед нами стояла задача: обеспечить стабильную работу всех цифровых систем, включая видеонаблюдение для судей, передачу актуального расписания и счета на телевизоры, а также интернет для профессиональной онлайн-трансляции и работы судейской коллегии.

Видеонаблюдение для системы повторов

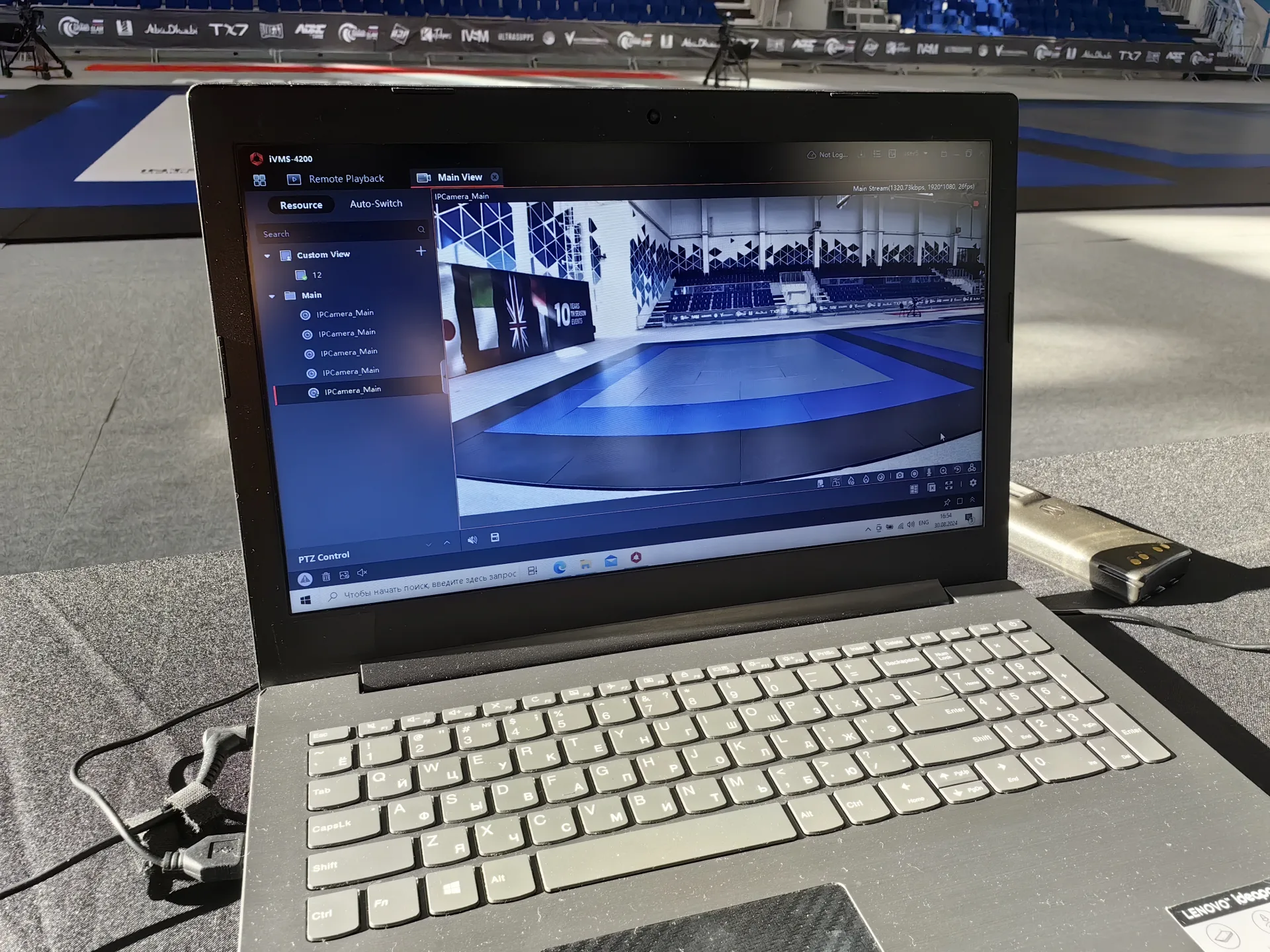

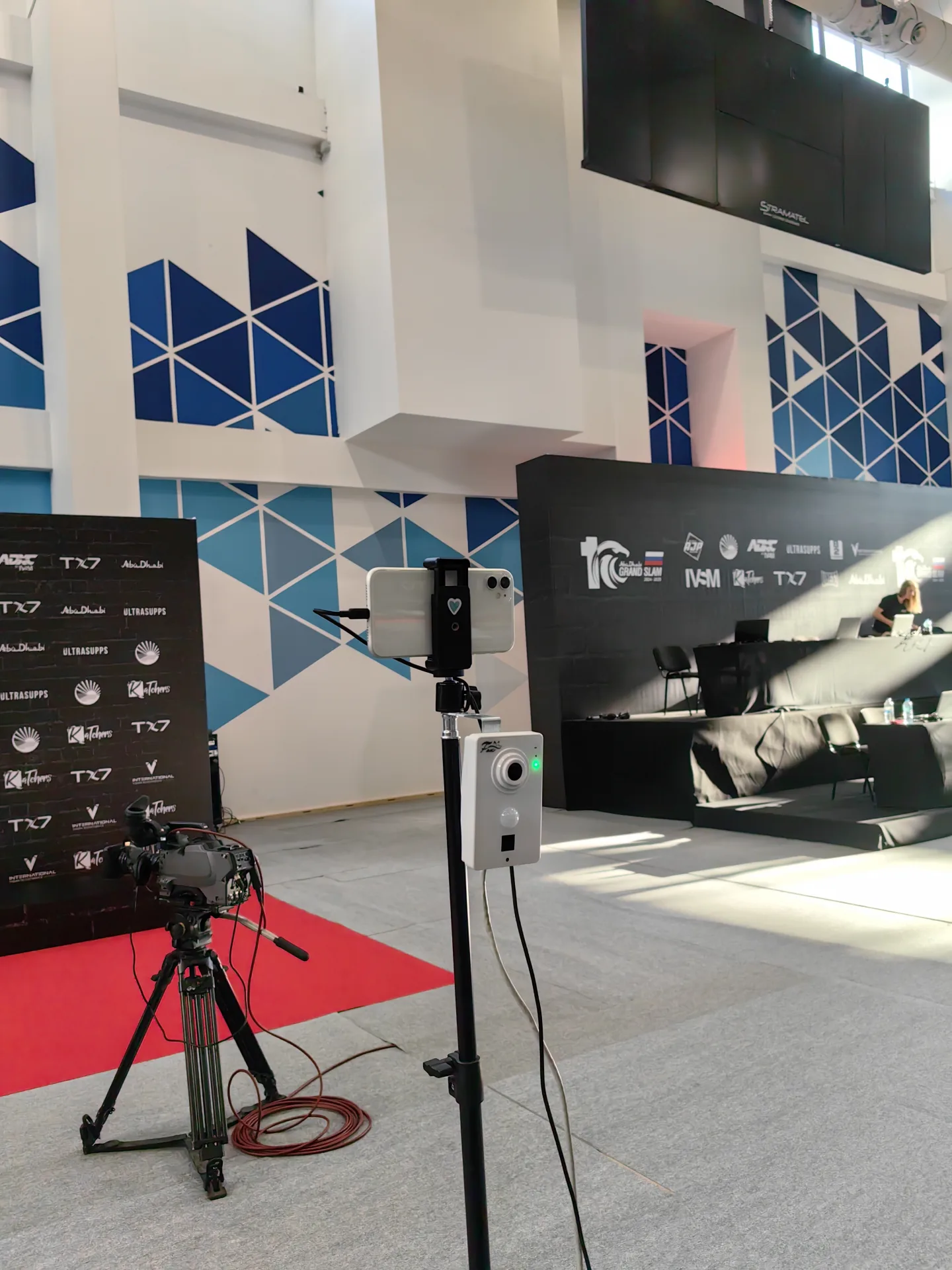

У каждого из нескольких татами была установлена видеокамера, стратегически размещенная для охвата всей зоны схватки . Камеры фиксировали происходящее в высоком разрешении, а видеопоток поступал на видеорегистратор, который объединял сигналы со всех источников в единую систему. Судьи могли в любой момент пересмотреть спорный эпизод в замедленном повторе, что соответствует мировым стандартам судейства в единоборствах . Современные системы VAR для спортивных единоборств используют мгновенный просмотр в замедленном повторе, синхронизированный с нескольких углов .

Передача данных на телевизоры через HDMI-приемопередатчики по UTP

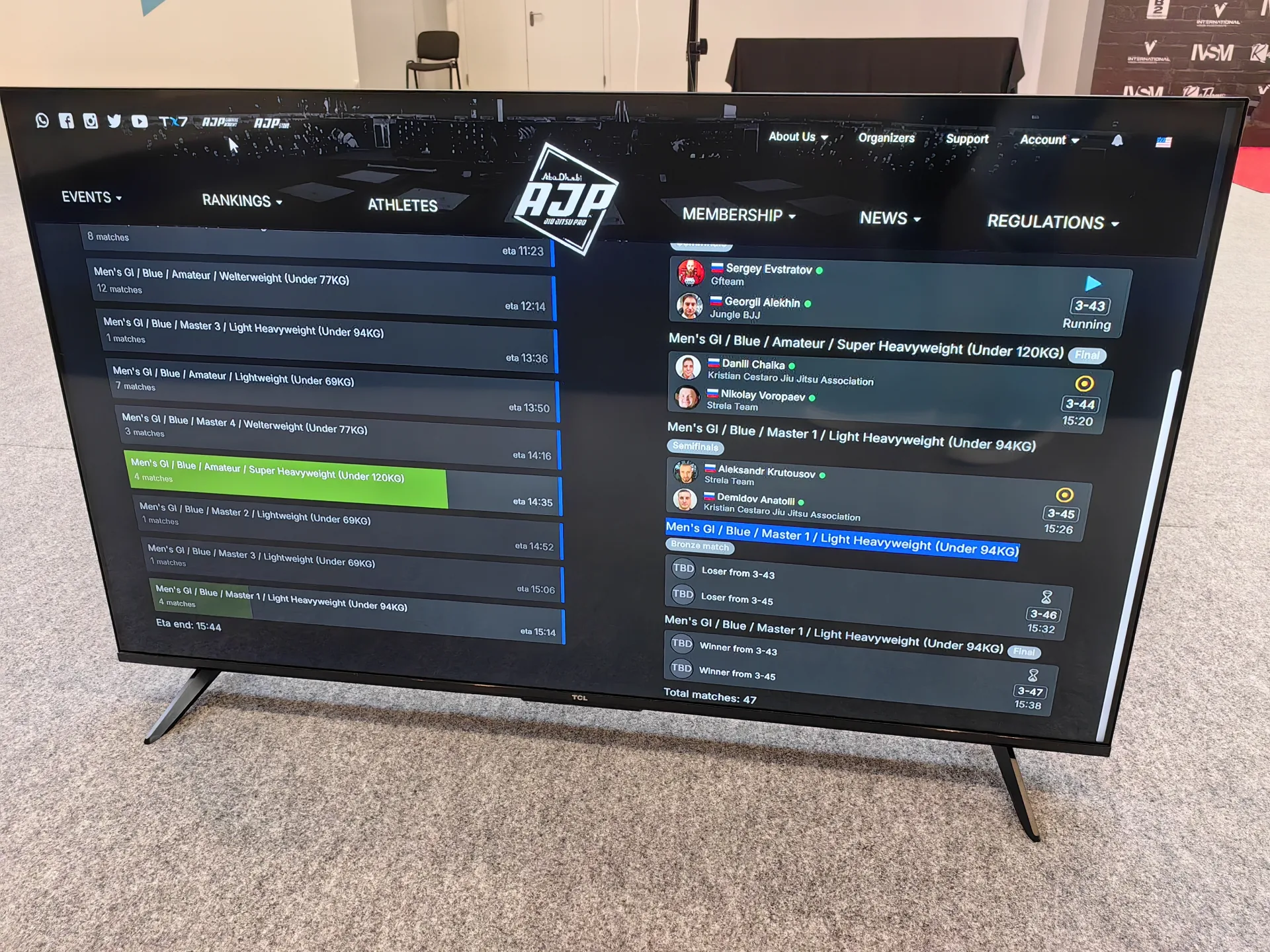

Для информирования участников и зрителей мы организовали вывод актуального расписания и счета на телевизоры, установленные у каждого татами и в зонах ожидания. Для этого использовались HDMI-приемопередатчики по кабелю UTP. Это решение позволило передавать видеосигнал на расстояние до 60 метров без потери качества, что особенно важно для больших спортивных пространств .

Схема работы:

1. Система управления турниром (ноутбук или сервер) формирует видеовыход с расписанием и счетом.

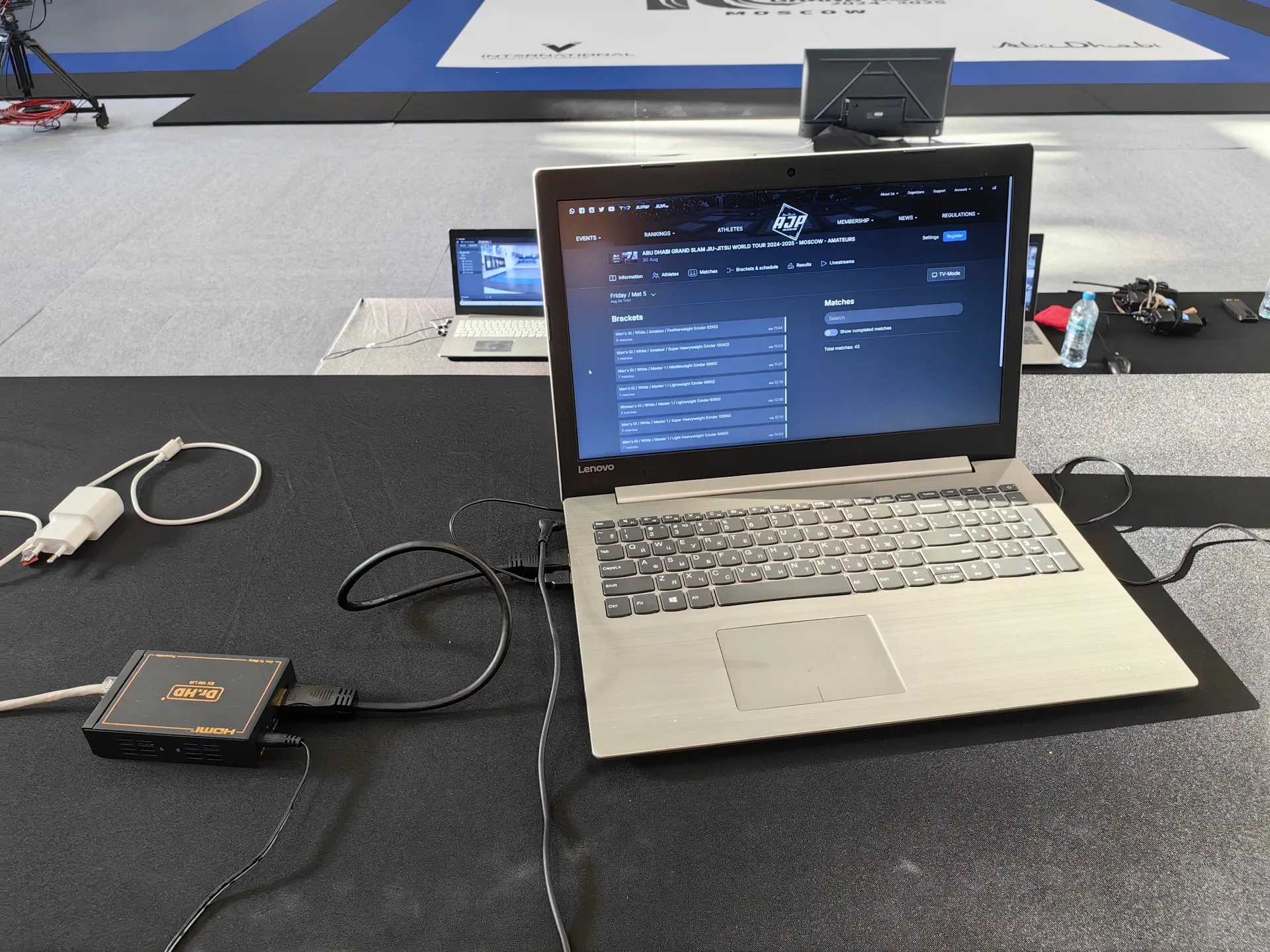

2. Сигнал подается на HDMI-передатчик, подключенный к системе.

3. По кабелю UTP сигнал передается на HDMI-приемники, установленные у телевизоров на расстоянии до 60 м.

4. Приемники преобразуют сигнал обратно в HDMI и выводят изображение на экраны.

Такая архитектура позволила синхронно обновлять информацию на всех экранах, оперативно отражая изменения в расписании и результатах схваток.

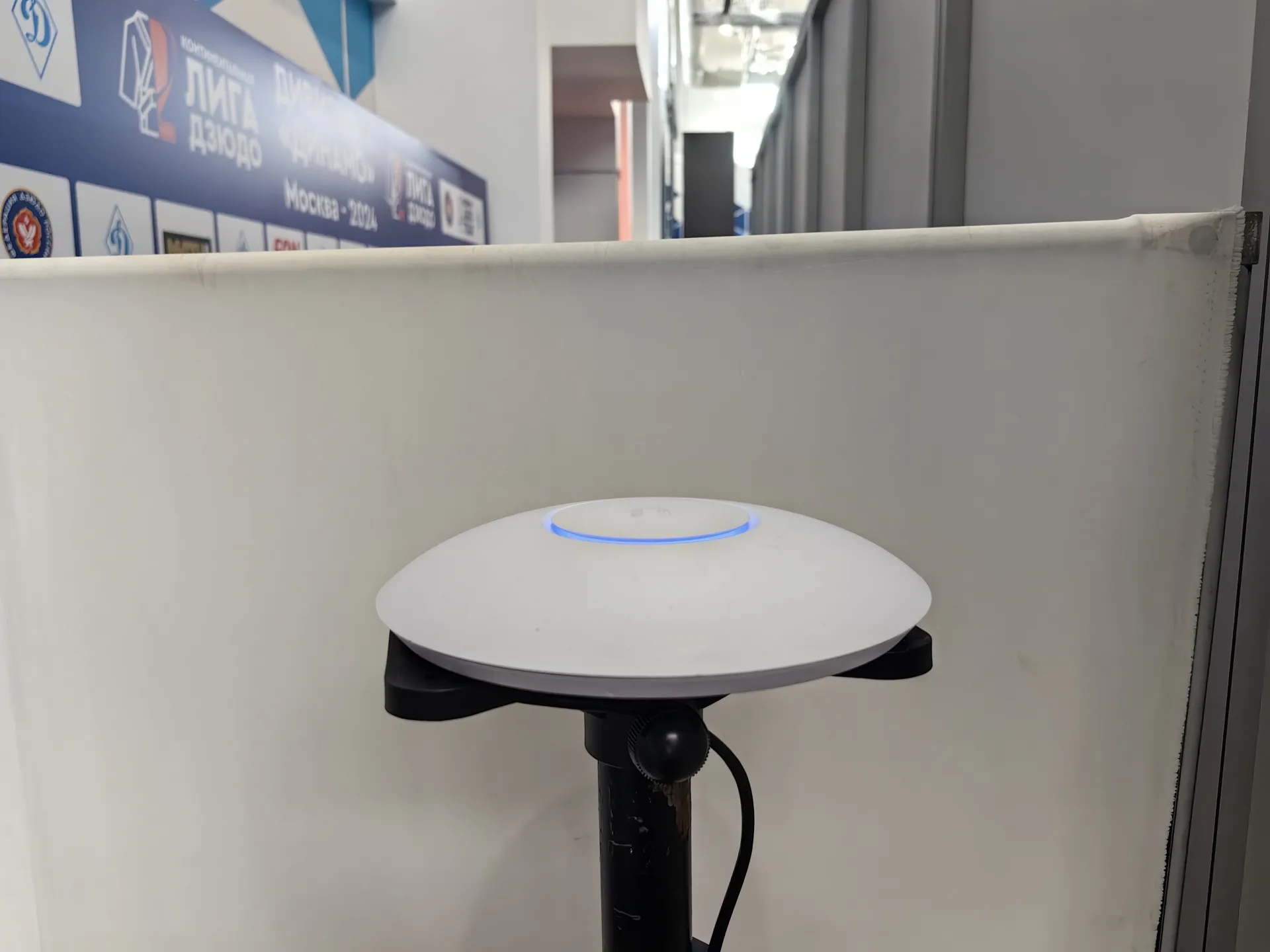

Беспроводная сеть: Wi-Fi для судейской коллегии и мобильных трансляций

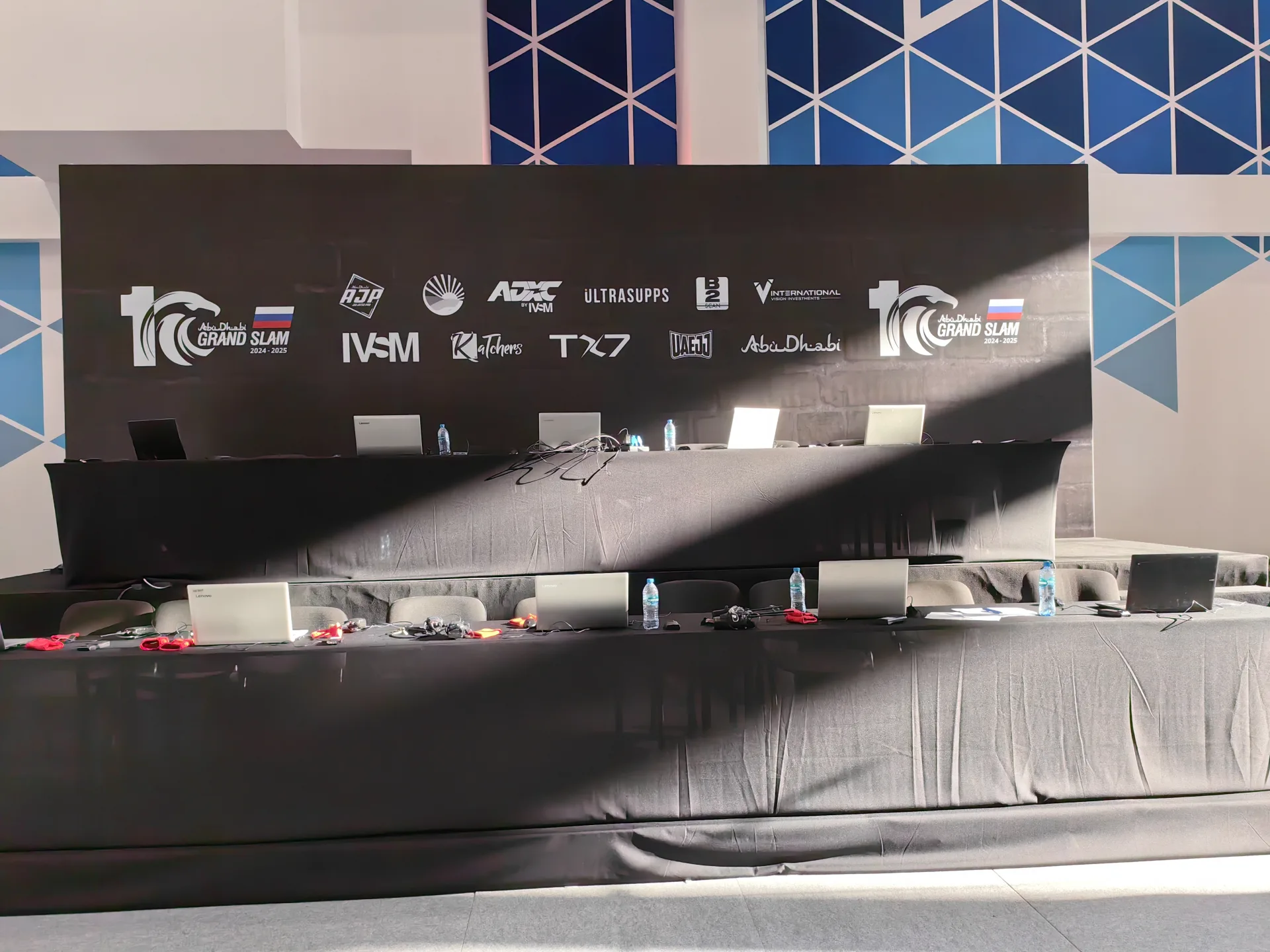

Wi-Fi на турнире был организован для сотрудников судейской коллегии и для мобильных телефонов, которые транслировали контент в режиме реального времени на официальный сайт AJP. Это позволило:

• Судьям оперативно обмениваться данными и синхронизировать информацию с центральной системой.

• Мобильным операторам мгновенно публиковать результаты и фото на сайте турнира.

• Обеспечить изоляцию служебного трафика от внешних помех, гарантируя стабильность сети.

Профессиональная онлайн-трансляция

Помимо мобильных трансляций, на турнире работала профессиональная видеопродакшн-команда, которая вела полноценную онлайн-трансляцию соревнований для международной аудитории. Этот продакшн также использовал интернет-канал, предоставленный нашей инфраструктурой, что гарантировало стабильную передачу видеопотока в высоком качестве на платформы вещания.

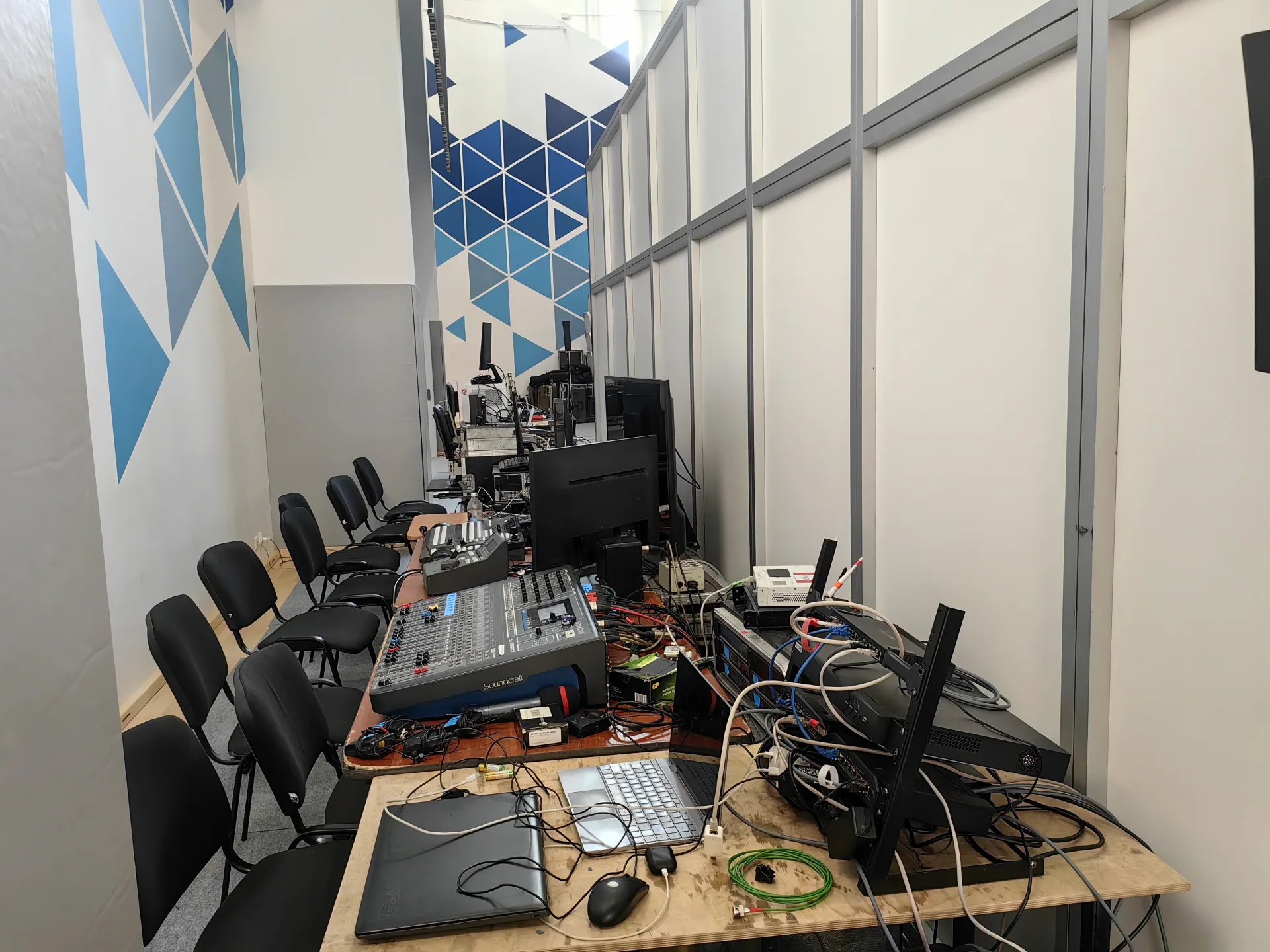

Техническое сопровождение

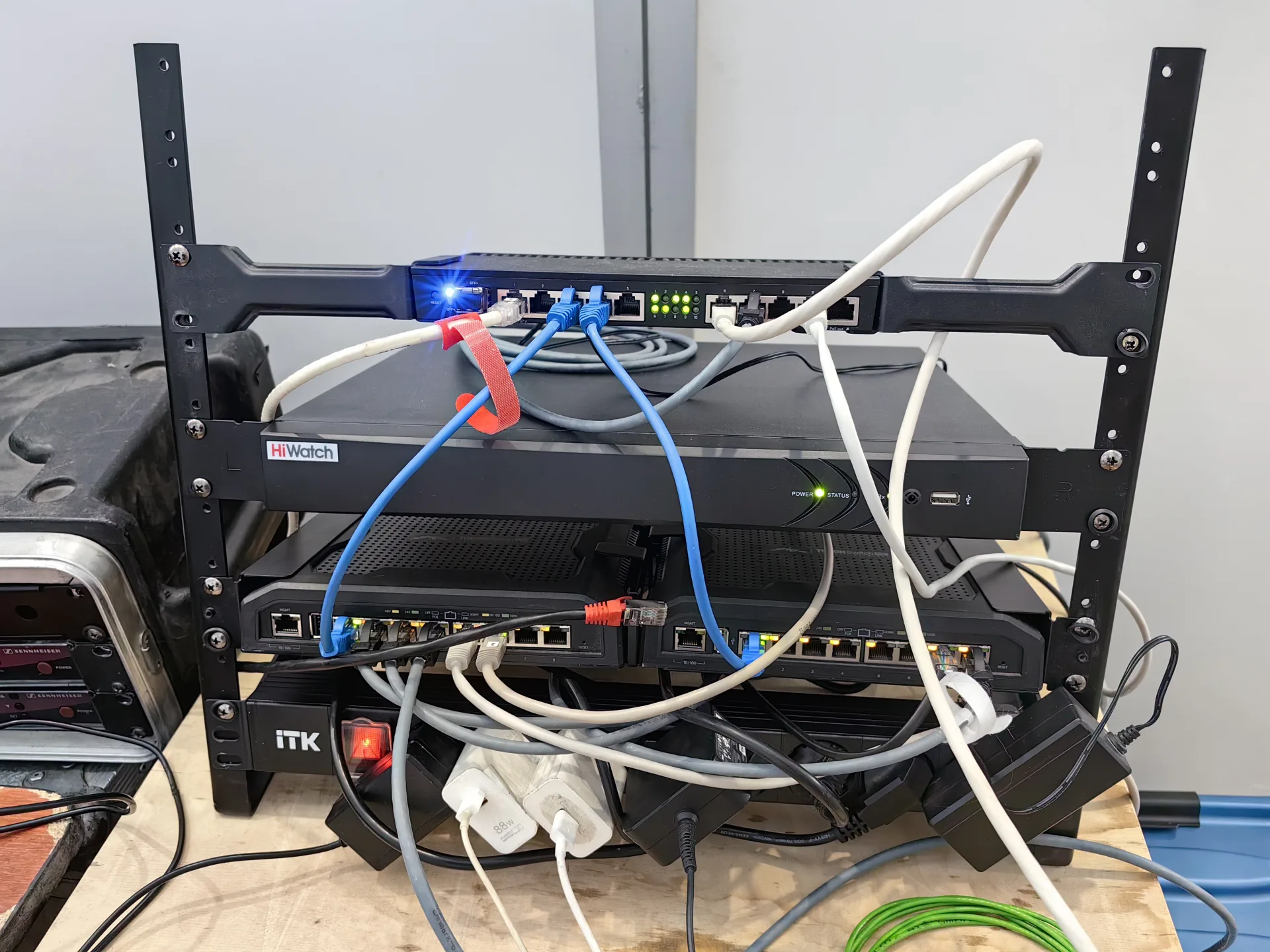

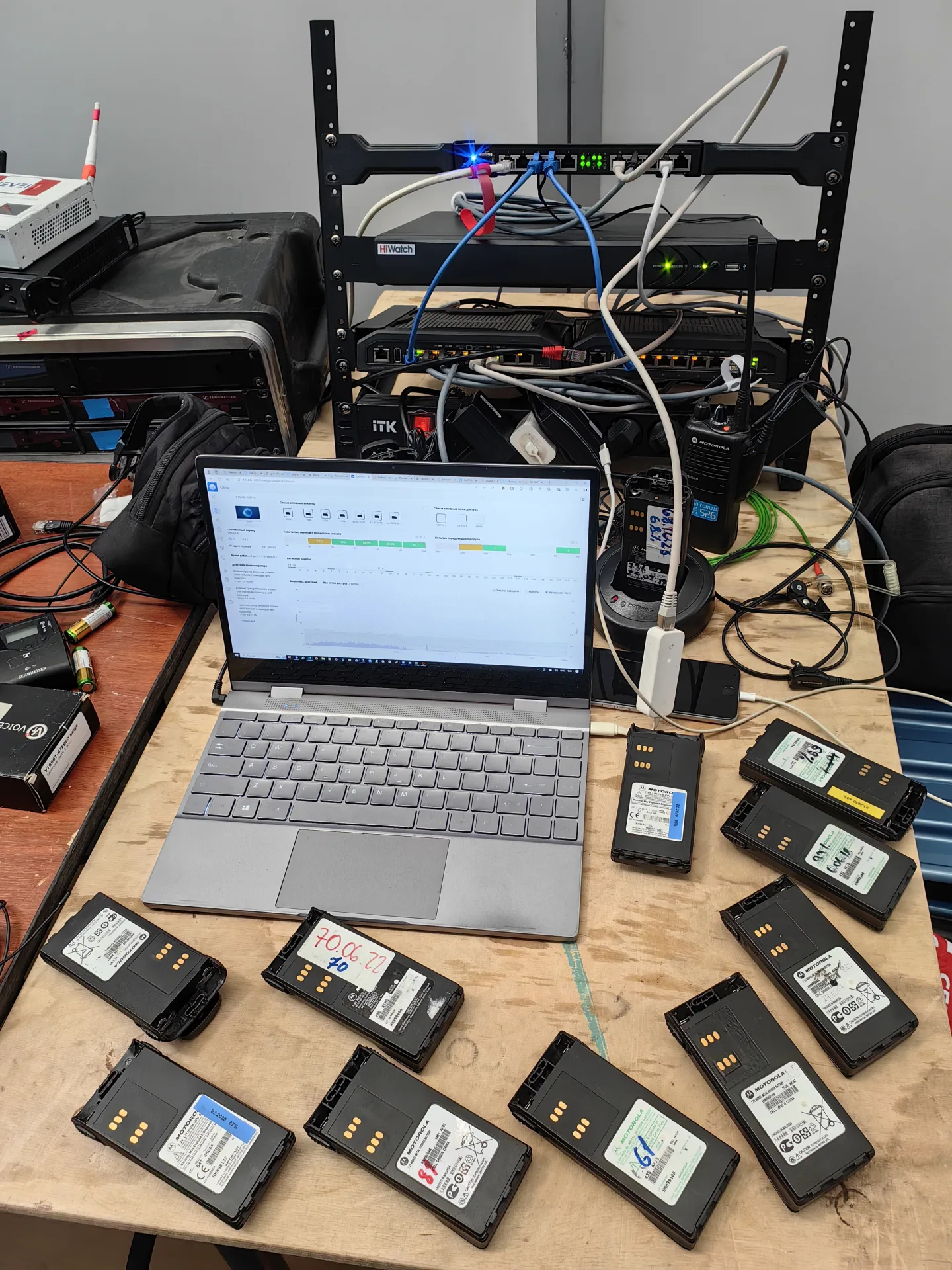

На протяжении всех дней турнира наши инженеры находились на площадке, мониторили состояние локальной сети, видеорегистратора, работу HDMI-приемопередатчиков и целостность видеопотока. Оперативное реагирование на любые технические нюансы гарантировало, что ни один сбой не повлияет на ход соревнований.

Заключение

Организация технической инфраструктуры на Abu Dhabi AJP Tour в Академии «Динамо» — пример комплексного подхода к проведению международных спортивных событий. Видеокамеры у каждого татами, видеорегистратор, локальная сеть, передача расписания и счета через HDMI-приемопередатчики по UTP, Wi-Fi для судейской коллегии и мобильных трансляций, а также профессиональное видеопроизводство — всё это обеспечило честность судейства, оперативное информирование участников и зрителей, и высокое качество онлайн-трансляции.

Часто задаваемые вопросы про техническое обеспечение мероприятий (FAQ)

1. Как работает система видеоповторов на турнирах по джиу-джитсу?
Видеокамера у каждого татами передает изображение на видеорегистратор. Если возникает спорный момент, судьи могут пересмотреть эпизод в замедленном повторе и принять объективное решение.

2. Почему для передачи расписания и счета на телевизоры используется UTP-кабель, а не HDMI?
UTP-кабель позволяет передавать видеосигнал на значительно большее расстояние (до 100 м) без потери качества, в отличие от стандартного HDMI-кабеля, который ограничен 10–15 метрами.

3. Какое оборудование нужно для передачи данных на телевизоры по UTP?
Требуется комплект из передатчика и приемника HDMI-over-UTP. Передатчик подключается к источнику сигнала (ноутбуку), приемник — к телевизору. Между ними прокладывается кабель UTP. Устройства поддерживают разрешение до 1080p и работают на расстоянии до 60–100 м.

4. Зачем на турнире нужен отдельный Wi-Fi для судей и мобильных трансляций?
Выделенный Wi-Fi для персонала и мобильных устройств, транслирующих на сайт AJP, обеспечивает стабильность и безопасность: служебный трафик изолирован от внешних помех, а судейская система не зависит от нагрузки, которую могли бы создавать зрители, если бы у них был доступ в сеть.

5. Как онлайн-трансляция связана с нашей инфраструктурой?
Профессиональная видеопродакшн-команда, ведущая трансляцию, подключалась к интернету через наш канал. Это гарантировало стабильную передачу видеопотока в высоком качестве для международной аудитории.
